1 主題內容與適用范圍

      本標準規定了圓尾繩懸掛裝置的型式、規格、基本參數。

      本標準適用于多繩提升容器與平衡圓尾繩 的連接，也適用于單繩提升容器與平衡圓尾繩的連接。

2 引用標準

      GB 699 優質碳素結構鋼鋼號和一般技術條件

      GB 1102 圓股鋼絲繩

      Q/ZB 61 合金結構鋼

3 型式、規格、基本參數

3.1 本標準規定的圓尾繩懸掛裝置制成上、下兩部分，可相對轉動并用短圓柱滾子連接，完全封閉、繩頭采用澆注合金式連接，結構型式見圖。

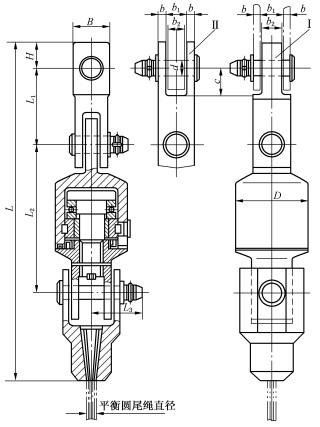

圓尾繩懸掛裝置圖

      注：本裝置分i、n兩種型式，選用時請注明。

3.2 按設計破壞載荷不同，圓尾繩懸掛裝置規格分為600,1 000,1 500,1 800 kN,其基本參數與尺寸見表。

圓尾繩懸掛裝置基本參數與主要尺寸表

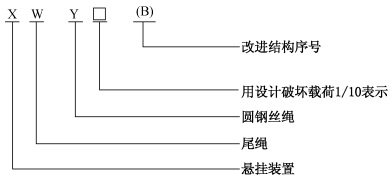

3.3 型號編制方法：

      標記示例：

      設計破壞載荷1 000 kN的圓尾繩懸掛裝置為：XWY100(B)。

4 技術條件

      按MT 237.3《多繩提升容器 B型鋼絲繩懸掛裝置 技術條件》的有關規定執行。

      附加說明：

      本標準由中國統配煤礦總公司基建部提出。

      本標準由北京煤炭設計研究院負責起草。

      本標準主要起草人劉奎英。

      本標準委托北京煤炭設計研究院負責解釋。
