1 范圍

      本標準規定了電動自行車用電池盒的術語和定義、尺寸與構造、要求、試驗方法和檢驗規則。

      本標準適用于電動自行車用蓄電池電池盒尺寸系列及安全要求。其他類型電池盒可參照執行。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 1633-2000 熱塑性塑料維卡軟化溫度（VST）的測定

      GB/T 2828.1-2012 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃

      GB/T 2829-2002 周期檢驗計數抽樣程序及表（適用于對過程穩定性的檢驗）

      GB/T 5169.11-2006 電工電子產品著火危險試驗 第11部分：灼熱絲/熱絲基本試驗方法 成品的灼熱絲可燃性試驗方法

      GB/T 7141-2008 塑料熱老化試驗方法

      GB/T 14152-2001 熱塑性塑料管材耐外沖擊性能試驗方法 時針旋轉法

      QB/T 4428 電動自行車用鋰離子電池產品規格尺寸

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      電池盒 battery box

      專門用于放置電池、電池保護裝置的整體封閉容器。

3.2

      提把 hander

      專門用于提拎電池盒的構件。

4 尺寸與構造

4.1 鉛酸電池盒尺寸

4.1.1 前置式鉛酸電池盒尺寸

      前置式鉛酸電池盒尺寸如圖1所示。

單位為毫米

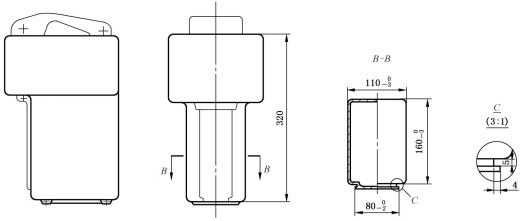

圖1 前置式鉛酸電池盒示意圖

4.1.2 后置式鉛酸電池盒尺寸

      A型后置式鉛酸電池盒尺寸如圖2所示。

單位為毫米

      注：未標注尺寸公差的均為±2mm。

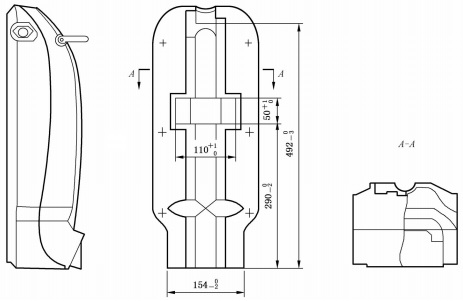

圖2 A型后置式鉛酸電池盒示意圖

      B型后置式鉛酸電池盒尺寸如圖3所示。

單位為毫米

圖3 B型后置式鉛酸電池盒示意圖

4.1.3 臥置式鉛酸電池盒尺寸

      臥置式鉛酸電池盒尺寸如圖4所示。

單位為毫米

圖4 臥置式鉛酸電池盒示意圖

4.2 電池盒構造

      電池盒應有以下的基本構造（見圖5）：

      a）電池盒上部應有透氣孔，可順暢排出電池充電或工作狀態下產生的氣體；

      b）電池盒內部應有電池固定裝置和布線槽，可定位和固定電池與線纜；

      c）電池盒外部應有與車架連接固定裝置；

      d）電池盒有安裝電氣短路保護裝置。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
